想要知道手持式超声波局部放电检测仪-电力电气测试仪器严选好货产品如何？看视频就知道！看视频，选产品更明智！
以下是:手持式超声波局部放电检测仪-电力电气测试仪器严选好货的图文介绍
手持式超声波局部放电检测仪 传感器的使用?特高频传感器 特高频传感器可以感应特高频无线电信号，使用时通过绑带(或人工)将特高频传感器固定在盆式绝缘子上。 图5-19特高频传感器UHF-IV的使用?超声传感器 传感器—使用时在超声传感器上涂抹耦合剂，将传感器放到传感器支架内，并用绷带固定在GIS上的被测位置。图5-20超声传感器的使用5.12仪器充电次使用前，应为该装置充电。完全充电所需时间大约4小时；但是，如果该装置已经部分充电，则应减少充电时间。一旦电池充满，指示灯变为绿色。充电状态由靠近充电器插孔旁边的LED指示。 ?如果LED熄灭，该装置未充电，如果接入电源适配器后充电指示灯不亮，表示充电线路有故障，请检查电源适配器是否通电。 ?如果LED红色，则表示电池正在充电。?如果LED绿色，则表示电池已充满。?充电器插入时，不得用仪器进行测量。注：对本仪器内置电池进行充电时，充电时必须使用本仪器配带的专用电源适配器充电，不得使用其它电源，否则可能造成电池或仪器损坏！
手持式超声波局部放电检测仪TEV测量（主要检测开关柜内部局部放电）1、复合式TEV传感器连接方式取BNC-SMA同轴电缆一条，将BNC端连接到主机CH1通道BNC头上，SMA端则连接到复合式TEV传感器标有“RF-OUT”SMA头上。复合式TEV传感器接线2、主机设置打开主机，点击选择CH1，将当前通道选择到通道1上，单击“MENU”菜单键，在菜单栏按F1键将“放电检测”选择为TEV，按F2键设置是否“输出电压”及“单位”。使用复合式TEV传感器进行检测时需要输出电压。3、开始测量点击“AUTORANGE”按钮，当按钮显示绿色灯亮时主机开始测量。AUTORANGE打开单击后主机处于自动触发状态，显示界面通道1则显示为当前复合式TEV传感器检测到的放电信号。无放电信号 有放电信号当开关柜局放测试主机检测到的放电信号过大，则显示界面显示的数值变为红色，此时传感器处于饱和状态。传感器饱和4、背景噪声开关柜外部的一些源发出的电磁信号也可能在开关柜的外部产生瞬时接地电压，这些源可以是架空线绝缘子、变压器进行套管、强的无线电信号甚至是附近高速公路的车流量。这些也可以在不连接到开关柜的金属体如变电站房门或围栏等金属体上产生瞬时接地电压信号。因此在对开关柜进行检测之前，就应该测量出这些表面上的背景噪声。测量不属于开关柜组成部分的金属体如金属门、金属围栏等的背景噪声。记下三次连续的有关金属体的分贝值和计数，并取中间幅值的读数作为背景测量的读数。
高性价比的 手持式光数字测试仪行业解决方案
①拥有 手持式光数字测试仪行业加工解决方案经验，为您量身定制行业专属方案
②免费提供 手持式光数字测试仪产品试样加工，欢迎广大客户来电咨询
③ 手持式光数字测试仪产品性能稳定，质量可靠，且具性价比
④能够按时完成客户 手持式光数字测试仪订单，根据客户需求提供技术 手持式光数字测试仪产品调整和个性化定制
手持式超声波局部放电检测仪测量模式点击“TRIG”按键打开触发参数设置菜单栏，单击“触发方式”对应的F4按键，可更改当前通道的触发方式。触发方式：选择触发的方式，触发方式分为自动、正常和单次触发。在默认情况下，手持式局放测试仪主机选择“自动”模式，当手持式局放测试仪主机在一定时间内未检测到触发时，就强制其触发。选择“正常”模式，仅当手持式局放测试仪主机检测到有效的触发条件时才更新显示波形。在用新波形替换原有波形之前，手持式局放测试仪主机将显示原有波形。选择“单次触发”模式，手持式局放测试仪主机只有在次触发后才显示波形。当“触发方式”选择为“单次触发”模式时，该通道显示界面显示为“Single”。当“触发方式”选择为“自动”或“正常”模式时，该通道显示界面显示为“continous”。四、测量程序使用手持式局放测试仪进行检测时，使用一种传感器进行检测时，选择通道1进行检测，若需使用两种传感器检测时，再使用通道2检测。注意：检测过程中若需更换传感器检测，需将“输出电压”关闭。

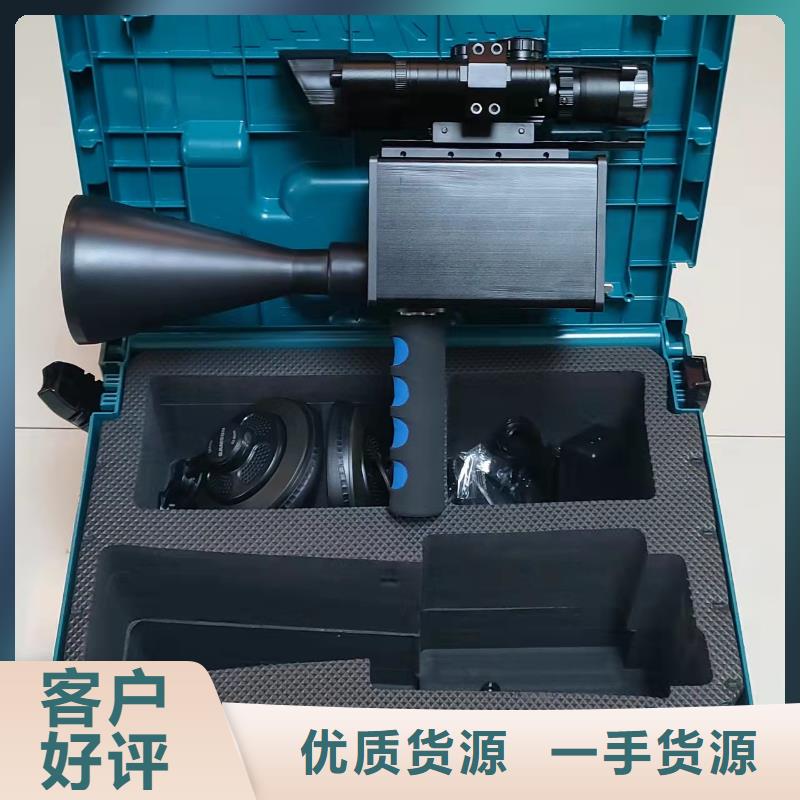

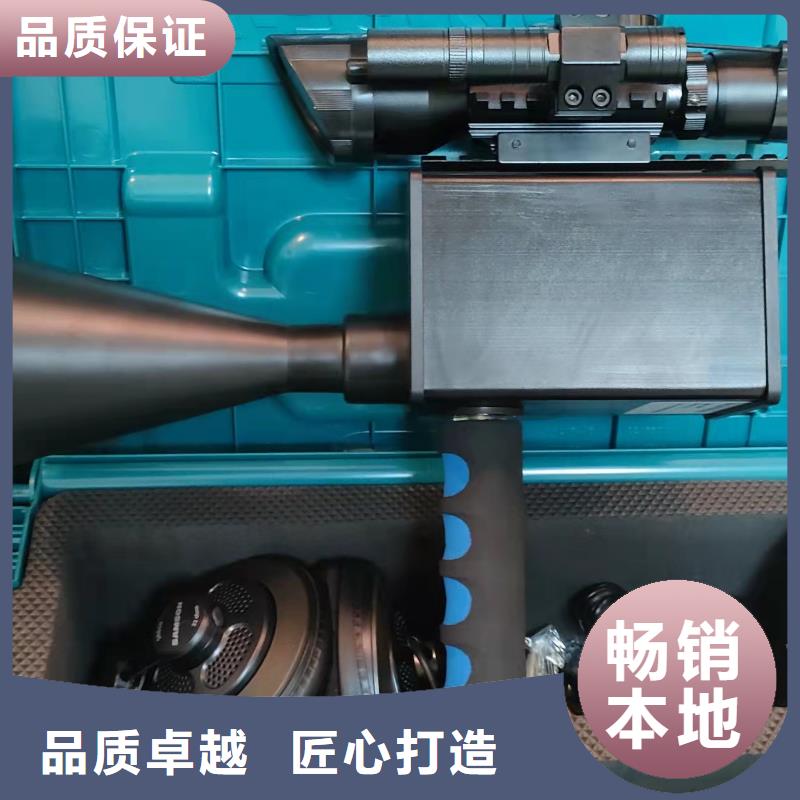

手持式超声波局部放电检测仪 非接触超声法将传感器放在设备外壳缝隙处，适用于高压开关柜、环网柜的局放检测，能有效检出气体杂质，技术参数：检测频率：中心频率40kHz；测量范围：0～80dBμV；灵敏度：-65dB（0dB ＝ 1volt/ubar?有效值SPL）。2.3.3 超声法a）、接触式超声传感器将传感器贴在外壳表面，适用于GIS、变压器、全绝缘开关柜（环网柜）的局放检测，能有效检出固体绝缘缺陷，技术参数：检测频率：20～200kHz；测量范围：0-30mV；灵敏度：≤5 Pc。b）、非接触式超声传感器将非接触式超声传感器正对开关柜，等电气设备的的缝隙处，可有效检测出开关柜等非封闭设备的绝缘缺陷；谐振频率：40kHz；动态范围：-6～80dBuV。2.3.4 UHF超高频法将传感器置于盆式绝缘子处，适用于GIS、HGIS局放检测,技术参数：检测频率：300～1500MHz；灵敏度：≤1PC（实验室环境）。2.3.5 暂态地电压（TEV）法将传感器贴在开关柜外壳表面，适用于高压开关柜（环网柜）的局放检测，技术参数：信号采集：电容耦合；频率范围：3～100MHz；测量范围：0～60dB/mV；灵敏度：1mV。
